درجه کپسول آتش نشانی
مانومتر یا گیج کپسول آتش نشانی (Pressure Gauge) ابزاری سنجشی است که روی شیر خروجی کپسولهای آتشنشانی تحت فشار نصب میشود تا فشار گاز محرک درون مخزن را نشان دهد. این قطعه به مسئولان ایمنی و کاربران امکان میدهد تا در کمترین زمان ممکن و بدون نیاز به باز کردن تجهیزات، آمادهبهکار بودن فشار داخلی دستگاه را ارزیابی کنند.
یک باور نادرست اما بسیار رایج در ایمنی آتشنشانی وجود دارد: “سبز بودن درجه کپسول به معنای پر بودن ماده اطفایی و سلامت ۱۰۰٪ تجهیز است.” این فرض کاملاً غلط است. مانومتر فقط و فقط فشار گاز را اندازهگیری میکند، نه وزن یا میزان ماده اطفایی (پودر، آب، فوم یا هالوژن) را.
- فشار داخلی: توانایی کپسول برای پرتاب ماده خاموشکننده (چیزی است که مانومتر نشان میدهد).
- حجم ماده خاموشکننده: جرم واقعی عامل اطفاء حریق (تأیید با سنجش وزن و بازرسی فیزیکی).
در این مقاله جامع، بر اساس استانداردهای بینالمللی NFPA 10 (استاندارد خاموشکنندههای دستی) و EN 3، ساختار، نحوه خواندن، خطاهای رایج و الزامات بازرسی فشارسنج کپسول آتشنشانی را تحلیل میکنیم.
چرا فشارسنج اهمیت دارد؟
اگر فشار داخل کپسول:
- کمتر از حد استاندارد باشد:ماده اطفا با قدرت کافی خارج نمیشود.
- بیشتر از حد مجاز باشد: احتمال ترکیدن کپسول یا خرابی شیر افزایش مییابد.
- پس فشار مناسب یعنی کپسول آماده عملیات است و فشارسنج تنها راه تشخیص آن بدون باز کردن کپسول است.

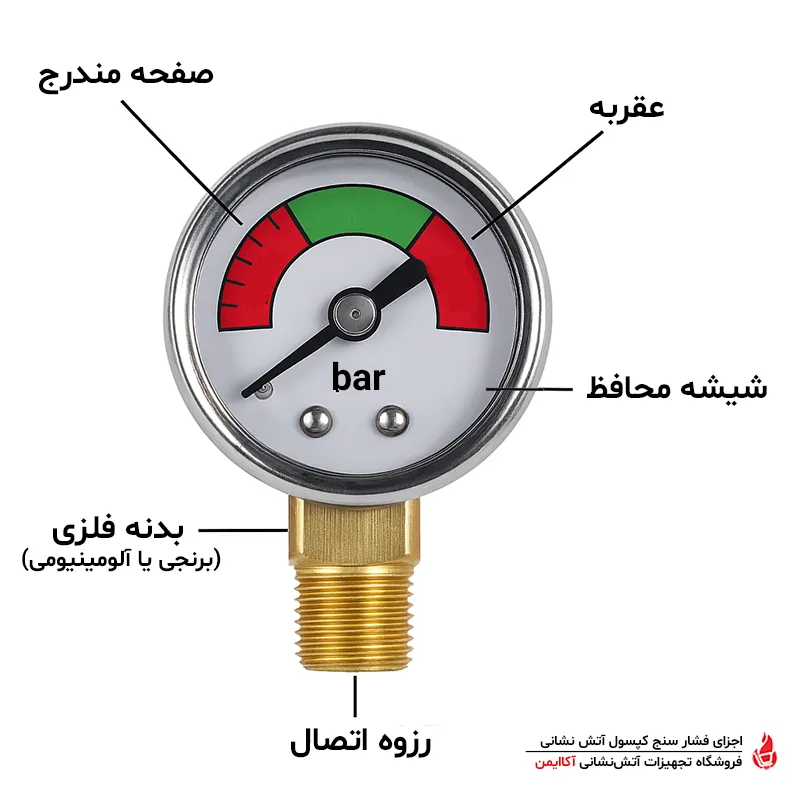

اجزای مانومتر کپسول آتش نشانی
فشارسنج معمولاً از اجزای زیر تشکیل شده:
- صفحه مدرج: سطحی که نشانگر فشار روی آن حرکت میکند. این صفحه معمولاً به سه ناحیه رنگی قرمز، سبز و زردیا قرمز پررنگ تقسیم میشود.
- عقربه: سوزنی که روی صفحه مدرج حرکت میکند و فشار داخلی کپسول را نشان میدهد.
- شیشه محافظ: پوشش شفاف روی صفحه مدرج که از اجزای داخلی فشارسنج در برابر گردوغبار و آسیبهای فیزیکی محافظت میکند.
- بدنه فلزی (برنجی یا آلومینیومی): ساختار فلزی که اجزای داخلی فشارسنج را در بر میگیرد و از آنها محافظت میکند.
- رزوه اتصال: رزوه اتصال استاندارد (معمولاً 1/8 اینچ یا 1/4 اینچ NPT/M10).
- لوله بوردون (Bourdon Tube): لولهای فلزی و خمیده (برنجی یا استیل) که با افزایش فشار سیال داخلی، تمایل به باز شدن و راست شدن دارد.
- مکانیزم داخلی: تغییر شکل لوله بوردون را به حرکت چرخشی عقربه تبدیل میکند.
نحوه عملکرد درجه کپسول آتش نشانی
فشارسنج با استفاده از مکانیزم داخلی خود، فشار گاز داخل کپسول را اندازهگیری میکند. زمانی که فشار در محدوده مناسب باشد، نشانگر در ناحیه سبز قرار میگیرد. اگر فشار کاهش یابد، نشانگر به ناحیه قرمز حرکت میکند که نشاندهنده نیاز به شارژ مجدد است. در صورت افزایش بیش از حد فشار، نشانگر به ناحیه زرد یا قرمز پررنگ میرود که میتواند خطر انفجار را به همراه داشته باشد.
مانومتر کپسول آتش نشانی دقیقاً چه چیزی را نشان میدهد؟
گیج فشار کپسول آتشنشانی، میزان فشار سیال درون مخزن را بر حسب واحدهای بار (Bar) یا پوند بر اینچ مربع (PSI) سنجش میکند. برای درک بهتر عملکرد گیج فشار، تفاوت دقیق بین دادههای دریافتی از مانومتر و موارد نیازمند بازرسی فیزیکی در جدول زیر خلاصه شده است:
| پارامتر ارزیابی | قابل سنجش با مانومتر؟ | روش صحیح بازرسی و ارزیابی فیزیکی |
| فشار گاز پیشران (N₂ یا Air) | بله | مشاهده مستقیم محل قرارگیری عقربه روی گیج فشار |
| میزان ماده اطفایی (پودر، آب، فوم) | بهصورت مستقیم خیر | وزنکشی دقیق با ترازو و مقایسه با وزن ناخالص (Gross Weight) درجشده روی پلاک |
| سلامت بدنه و عدم خوردگی | خیر | بازرسی ظاهری، ضخامتسنجی و تست هیدرواستاتیک (Hydrostatic Testing) دورهای |
| سلامت شیر، نازل و شیلنگ | خیر | بازرسی چشمی جهت اطمینان از عدم انسداد، ترکخوردگی و فرسودگی |
| اصالت پلمب و ضامن ایمنی | خیر | بررسی فیزیکی پین پلمب و اطمینان از عدم دستکاری |
| وجود نشتی ریز (Micro-leakage) | تا حدی | افت تدریجی فشار روی گیج نشاندهنده نشتی است، اما تشخیص قطعی با تست کف صابون یا آشکارساز انجام میشود |
فشار کپسول آتشنشانی عدد ثابتی ندارد و به نوع خاموشکننده، ماده اطفایی، گاز پیشران و مشخصات سازنده بستگی دارد. بنابراین برای تعیین فشار صحیح باید به پلاک مشخصات کپسول و محدوده درجشده روی مانومتر مراجعه کرد؛ استانداردها نیز فشار سرویس را بر اساس مشخصات همان خاموشکننده تعریف میکنند.
اگر میخواهید بدانید فشار کپسول آتشنشانی چند بار است و فشار انواع مختلف کپسول چه تفاوتی دارد، در مقاله فشار کپسول آتشنشانی چند بار است؟ بهطور کامل بررسی کردهایم.

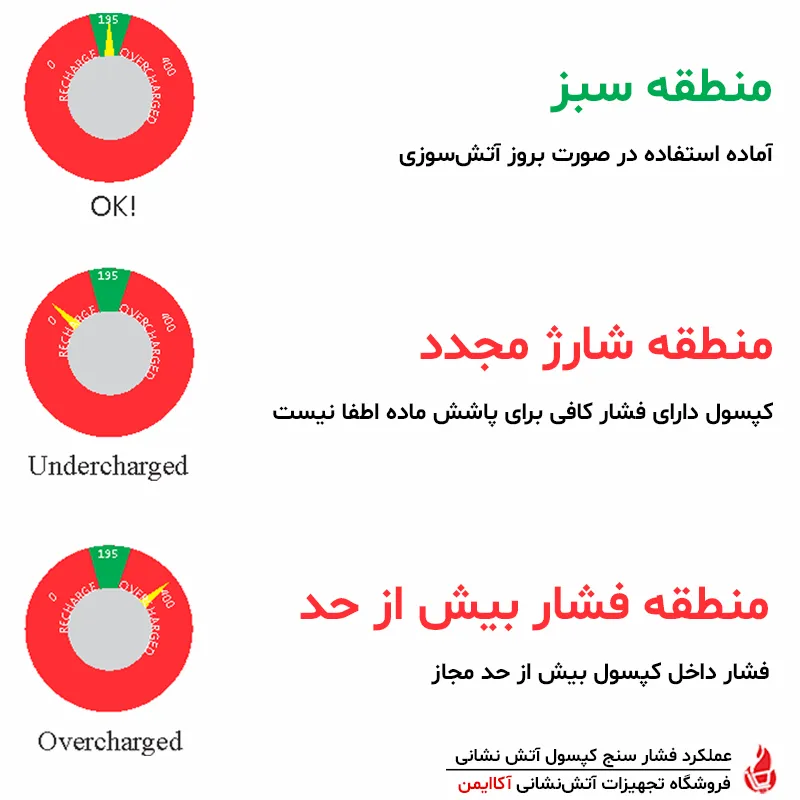

عقربه مانومتر کپسول آتشنشانی چگونه خوانده میشود؟
برای بررسی فشارسنج کپسول آتشنشانی، باید ببینید که نشانگر یا عقربه فشارسنج به کدام قسمت اشاره میکند. هر ناحیه به معنای خاصی اشاره دارد:
- 🟢محدوده سبز (Operating Zone): فشار داخلی کپسول در حد استاندارد و آماده به کار است.
- 🔴محدوده قرمز چپ (Undercharged): نشاندهنده افت فشار کاری دستگاه به دلیل نشتی، تخلیه جزیی یا آسیب به والو است. در این حالت کپسول توانایی پرتاب ماده اطفایی را ندارد.
- 🔴محدوده زرد یا قرمز پر رنگ در راست (Overcharged): نشاندهنده افزایش فشار بیش از حد مجاز است که معمولاً به دلیل شارژ بیش از حد گاز پیشران یا قرار گرفتن در معرض دمای بالا رخ میدهد.
تذکر مهم: قرار داشتن عقربه در محدوده سبز به معنی سلامت ۱۰۰٪ کپسول نیست. بررسی بدنه، پلمب، سلامت نازل و تاریخ شارژ کپسول آتشنشانی همچنان الزامی است. برای مطالعه دقیق تر مقاله “نقش فشار سنج موجود در خاموش کننده ها چیست؟” را به شما پیشنهاد میکنیم.
کاربرد مانومتر در کپسول آتشنشانی
وجود مانومتر در کپسول آتشنشانی چندین کاربرد اساسی دارد:
- کنترل دورهای: با یک نگاه ساده به مانومتر، میتوان از شارژ بودن و آماده به کار بودن کپسول اطمینان حاصل کرد.
- افزایش ایمنی: فشار بیش از حد یا پایینتر از حد استاندارد، میتواند عملکرد کپسول را مختل کند یا حتی خطرناک باشد. مانومتر کمک میکند این موارد بهموقع شناسایی شوند.
- سهولت در نگهداری: تیمهای ایمنی و آتشنشانی با بررسی مانومتر، برنامههای شارژ و نگهداری را بهتر مدیریت میکنند.
بررسی وضعیتهای بحرانی مانومتر و اقدامات اصلاحی
۱. اگر عقربه روی محدوده کمفشار (Recharge) باشد
- علت: نشتی از ناحیه رزوه مانومتر، آسیب دیدن اورینگهای والو، یا تخلیه ناقص.
- اقدام: ضربه زدن به گیج برای تکان دادن عقربه ممنوع است. کپسول باید فوراً از مدار عملیاتی خارج شده، جهت بازرسی، رفع نشتی و شارژ مجدد به کارگاههای دارای تاییدیه صلاحیت ارسال شود.
۲. اگر عقربه روی محدوده فشار بیش از حد (Overcharged) باشد
- علت: خطای اپراتور در زمان شارژ، قرار گرفتن در معرض تابش مستقیم خورشید یا منابع حرارتی.
- اقدام: هرگز سعی نکنید با فشردن دسته اهرم یا شل کردن مانومتر، فشار کپسول را کم کنید! این کار خطر انفجار والو یا پرتاب قطعات را به همراه دارد. تجهیز باید توسط تکنسین مجاز و با استفاده از تجهیزات ایمن تخلیه فشار شود.
نکات سرویس و نگهداری درجه کپسول آتش نشانی
بررسی منظم فشارسنج کپسول آتشنشانی از اهمیت بالایی برخوردار است. بر اساس توصیههای ایمنی، فشارسنج باید حداقل ماهی یکبار بررسی شود تا از آماده به کار بودن کپسول اطمینان حاصل شود. در صورت مشاهده هرگونه نقص یا قرار گرفتن نشانگر در ناحیه نامناسب، باید اقدامات لازم برای شارژ مجدد یا تعمیر کپسول انجام شود. توصیه میشود مقاله «زمان شارژ کپسول آتش نشانی» را مطالعه کنید.
- هر ماه یکبار فشار کپسول را از طریق فشارسنج چک کنید.
- در بازدید سالانه کپسول، فشارسنج نیز تست و کالیبره میشود.
- فشارسنج خراب یا شکسته باید توسط تکنسین متخصص تعویض شود.
- هیچگاه برای تنظیم عقربه به آن ضربه وارد نکنید.
برای دانستن اصول نگهداری خانوش کننده ها مقاله “شرایط نگهداری کپسول آتش نشانی” را مطالعه فرمایید.
علائم خرابی و نحوه تعویض مانومتر
مانومترها قطعات حساس مکانیکی هستند که ممکن است دچار خرابی شوند.
نشانه های اصلی خرابی گیج فشار:
- گیر کردن عقربه (Stuck Pointer): ثابت ماندن عقربه روی رنگ سبز حتی هنگام تخلیه کامل کپسول.
- شکستگی یا تار شدن شیشه محافظ: نفوذ رطوبت و کدر شدن صفحه مانومتر.
- خوردگی و زنگزدگی رزوه: ایجاد نشتی در محل اتصال مانومتر به شیر اصلی.
- انحراف صفر (Zero Error): قرار نگرفتن عقربه روی نقطه صفر پس از تخلیه کامل فشار.
الزامات تعویض گیج فشار:
تعویض مانومتر باید صرفاً توسط تکنسین مجاز ایمنی و با رعایت الزامات زیر انجام شود:
- تخليه کامل فشار سیلندر پیش از باز کردن گیج.
- تطابق محدوده فشار: گیج جدید باید دقیقاً با فشار کاری مشخصشده توسط سازنده کپسول (مثلا ۱۳.۷ بار یا ۱۹۵ psi) همخوانی داشته باشد.
- سازگاری متریال: استفاده از رزوهها و اورینگهای مقاوم در برابر گاز نیتروژن و مواد شیمیایی اطفایی.
- تست نشتی (Leak Test): انجام تست غوطهوری یا کف صابون پس از بسته شدن گیج جدید.
تعویض مانومتر کپسول آتش نشانی
فشارسنجها به صورت پیچی (رزوهای) نصب میشوند و قابل تعویض هستند.
هنگام خرید، باید به موارد زیر توجه کنید:
- نوع کپسول (پودر، آب، فوم)
- محدوده فشار مناسب
- قطر فشارسنج (معمولاً 25 یا 30 میلیمتر)
- نوع رزوه اتصال (بسته به برند کپسول)
دستورالعمل بازرسی دورهای مانومتر طبق NFPA 10
بر اساس فصل ۷ استاندارد NFPA 10، تمامی کپسولهای آتشنشانی باید در فواصل زمانی مشخص بازرسی شوند.
چکلیست بازدید ماهانه:
- بررسی visual قرار داشتن عقربه گیج در محدوده سبز.
- اطمینان از خوانا بودن صفحه گیج و عدم شکستگی شیشه.
- اطمینان از عدم وجود آثار خوردگی و ضربهخوردگی فیزیکی روی بدنه گیج.
- کنترل پلمب، ضامن و ثبت سوابق در کارت بازرسی.
سوالات متداول
1. کدام کپسولهای آتشنشانی گیج دارند؟
کپسولهایی که تحت فشار دائمی هستند:
2. کدام کپسولهای آتشنشانی گیج ندارند؟
3. درجه کپسول آتشنشانی چیست؟
درجه کپسول آتشنشانی همان فشارسنج کپسول آتش نشانی است.
4. مانومتر کپسول آتشنشانی چیست؟
فشارسنج کپسول آتشنشانی در واقع نوعی مانومتر است
5. آیا عقربه مانومتر باید دقیقاً در مرکز ناحیه سبز باشد؟
خیر. طبق الزامات NFPA 10، قرار گرفتن عقربه در هر نقطهای از محدوده رنگ سبز به معنای تایید فشار عملکردی است. پهنای ناحیه سبز بر اساس تغییرات فشار ناشی از نوسانات دمای محیط طراحی شده است.
6. آیا تعویض مانومتر کپسول آتشنشانی در محل امکانپذیر است؟
خیر. برای تعویض مانومتر باید فشار گاز داخل کپسول به طور کامل و ایمن تخلیه شود. این کار نیازمند تجهیزات کارگاهی و کارشناس مجاز است.
7. آیا سبز بودن درجه مانومتر به معنای پر بودن پودر داخل کپسول است؟
خیر. مانومتر فقط فشار گاز محرک را نشان میدهد. پودر خاموشکننده ممکن است به علت عدم کلوخهزدایی یا لخته شدن ته نشین شده باشد، یا بخشی از پودر تخلیه شده اما فشار گاز همچنان در محدوده سبز باقی مانده باشد. تنها راه سنجش پودر، وزنکشی سیلندر است.
